橢圓齒輪流量計，專門用來測量高粘度的介質，如重油，柴油，食用油，棕櫚油，大豆油，菜籽油等，精度高，使用穩定，使用壽命長
- 品牌：???融創自動化
- 型號：???OGF系列
融創OGF系列橢圓齒輪流量計
一、概述：
廈門融創OGF系列橢圓齒輪流量計是用于測量管道中連續或間斷動的液體體積流量的一種容積式計量儀表。它具有量程范圍大，準確度高（精度可達0.2級），壓力損失小，粘度適應性強，能測量高溫高粘液體，標定方便，安裝建議等諸多優點。廣泛適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
融創OGF系列橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置，與數顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體?！ ?/span>
另外，融創OGF系列橢圓齒輪流量計可以測量不同化學性質的液體，如酸、堿、鹽、有機溶液等，此時流量計主體部分材質需要根據被測介質的化學性質來選擇不同的材質。
二、結構與工作原理：
融創OGF系列橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。變送器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。
計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可知道通過管道中液體總量和瞬時流量。
三、主要型號及主要零件材質:
|
名稱 |
鑄鐵型 |
鑄鋼型 |
鑄鐵輕型 |
鑄鐵高溫型 |
鑄鋼高溫型 |
鑄鐵高粘型 |
鑄鋼高粘型 |
不銹鋼 |
食品不銹鋼 |
13型 |
|
型號 |
OGF—LL |
OGF—SL |
OGF—LA |
OGF—TLL |
OGF—TSL |
OGF—VLL |
OGF—VSL |
OGF—B |
OGF-SS |
OGF—13 |
|
本體材料 |
鑄鐵 |
鑄鋼 |
鑄鐵 |
鑄鐵 |
鑄鋼 |
鑄鐵 |
鑄鋼 |
不銹鋼 |
不銹鋼 |
各種材料 |
|
齒輪材料 |
鑄鐵 |
鑄鐵 |
合金鋁 |
鑄鐵 |
鑄鐵 |
鑄鐵 |
鑄鐵 |
不銹鋼 |
不銹鋼 |
各種材料 |
備注：如需表中未列示的特殊材質請另行注明。
四、技術參數:
1、鑄鐵型、鑄鋼型、鑄鐵輕型橢圓齒輪流量計技術參數一覽表：
|
|
OGF—LL鑄鐵型 |
OGF—LA鑄鐵鋁齒型 |
OGF—SL鑄鋼型 |
||||||
|
公稱壓力MPa |
1.6 |
2.5、4.0、6.3 |
|||||||
|
溫度范圍℃ |
-20~+100 |
||||||||
|
精度等級 |
0.5% 0.2% |
||||||||
|
流量范圍 m3/h |
|||||||||
|
被測液體粘度mPa.s |
|||||||||
|
口徑 |
0.6—2 |
2—8 |
8—200 |
||||||
|
10 |
|
0.08—0.4 |
0.04—0.4 |
||||||
|
15 |
|
0.3—1.5 |
0.15—1.5 |
||||||
|
20 |
0.75—3 |
0.4—3 |
0.3—3 |
||||||
|
25 |
1.5—6 |
0.8—6 |
0.6—6 |
||||||
|
40 |
3—15 |
2—15 |
1.5—15 |
||||||
|
50 |
4.8—24 |
3—24 |
2.4—24 |
||||||
|
65 |
8—40 |
5—40 |
4—40 |
||||||
|
80 |
12—60 |
8—60 |
6—60 |
||||||
|
100 |
20—100 |
13—100 |
10—100 |
||||||
|
150 |
38—190 |
24—190 |
19—190 |
||||||
|
200 |
68—340 |
45—340 |
34—340 |
||||||
2、鑄鐵高溫型、鑄鋼高溫型橢圓齒輪流量計
|
|
OGF—TLL鑄鐵高溫型 |
OGF—TSL鑄鋼高溫型 |
||||||||
|
公稱壓力MPa |
1.6 |
6.3 |
||||||||
|
溫度范圍℃ |
+100~+200 |
|||||||||
|
精度等級 |
0.5 0.2 |
|||||||||
|
流量范圍m3/h |
||||||||||
|
|
被測液體黏度mPa.s |
|||||||||
|
口徑 |
0.8—2 |
2—8 |
8—200 |
|||||||
|
10 |
|
0.08—0.4 |
0.04 |
|||||||
|
15 |
0.45—1.35 |
0.36—1.35 |
0.18—1.35 |
|||||||
|
20 |
0.9—2.7 |
0.48—2.7 |
0.36—2.7 |
|||||||
|
25 |
1.8—5.4 |
0.96—5.4 |
0.72—5.4 |
|||||||
|
40 |
3.6—13.5 |
2.4—13.5 |
1.8—13.5 |
|||||||
|
50 |
5.8—21.6 |
3.6—21.6 |
2.9—21.6 |
|||||||
|
65 |
9.6—36 |
6—36 |
4.8—36 |
|||||||
|
80 |
15—54 |
9.6—54 |
7.2—54 |
|||||||
|
100 |
24—90 |
22—90 |
12—90 |
|||||||
3、鑄鐵高粘型、鑄鋼高粘型橢圓齒輪流量計
|
|
OGF—VLL鑄鐵高粘型 |
OGF—VSL鑄鋼高粘型 |
||||||
|
公稱壓力MPa |
1.6 |
6.4 |
||||||
|
溫度范圍℃ |
-10—+80 +100—+180 |
|||||||
|
精度等級 |
0.5 0.2 |
|||||||
|
流量范圍 m3/h |
||||||||
|
被測液體粘度mPa.s |
||||||||
|
口徑 |
200—2000 |
|||||||
|
10 |
0.02—0.2 |
|||||||
|
15 |
0.075—0.75 |
|||||||
|
20 |
0.15—1.5 |
|||||||
|
25 |
0.3—3 |
|||||||
|
40 |
0.75—7.5 |
|||||||
|
50 |
1.2—12 |
|||||||
|
80 |
3—30 |
|||||||
|
100 |
5—50 |
|||||||
|
150 |
9.5—95 |
|||||||
|
200 |
17.4—174 |
|||||||
4、不銹鋼型橢圓齒輪流量計
|
|
OGF—B/ OGF-SS不銹鋼型 |
||||||||
|
公稱壓力MPa |
1.6 2.5 |
||||||||
|
溫度范圍℃ |
0~+80 |
||||||||
|
精度等級 |
0.5 0.2 |
||||||||
|
流量范圍 m3/h |
|||||||||
|
被測液體粘度mPa.s |
|||||||||
|
口徑 |
0.6—2 |
2—8 |
8—200 |
||||||
|
15 |
0.5—1.5 |
0.3—1.5 |
0.25—1.5 |
||||||
|
20 |
1—3 |
0.6—3 |
0.5—3 |
||||||
|
25 |
2—6 |
1.2—6 |
1—6 |
||||||
|
40 |
2.5—20 |
2—20 |
1.5—20 |
||||||
|
50 |
2.4—24 |
2.4—24 |
1.5—20 |
||||||
|
80 |
12—50 |
10—50 |
7—50 |
||||||
五、橢圓齒輪流量計的安裝使用：
1、流量計前應安裝配套過濾器，且配套過濾器的出口緊接流量計的入口，兩者本體上箭頭指向與液體流向一致。
2、當被測液體含有氣體時，流量計前應安裝消氣過濾器。
3、不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪應安裝成水平位置(即表度盤應與地面垂直)。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180度或90度均可.
5、新流量計在安裝前先用竹棍從出口處把橢圓齒輪推幾次，如發現不動，可以用柴油浸泡(避免出廠校驗后內存沉淀物)。
6、流量控制閥應安裝在流量計進口處，開閉閥門裝在出口處，使用開閉閥時緩慢啟動，不要突然開啟以防“水擊”現象。
7、在新管道上安裝流量計前，管道需要沖洗，沖洗時采用直管段(替代流量計位置)防止焊渣，雜物等進入流量計。
8、嚴禁用水校驗鑄鐵、鑄鋼材質的流量計。
9、流量計在使用時流量大小不得超過技術要求.流量計工作在最大流量50—80%為優。
10、被測液體如果具有化學腐蝕性，須選用不銹鋼材質的流量計。

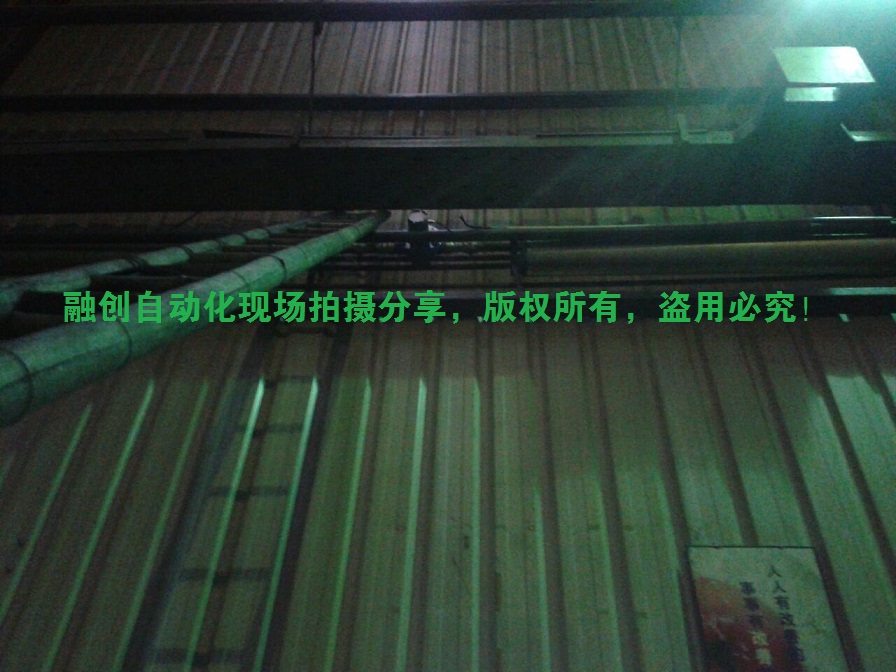

六、現場運用案例：

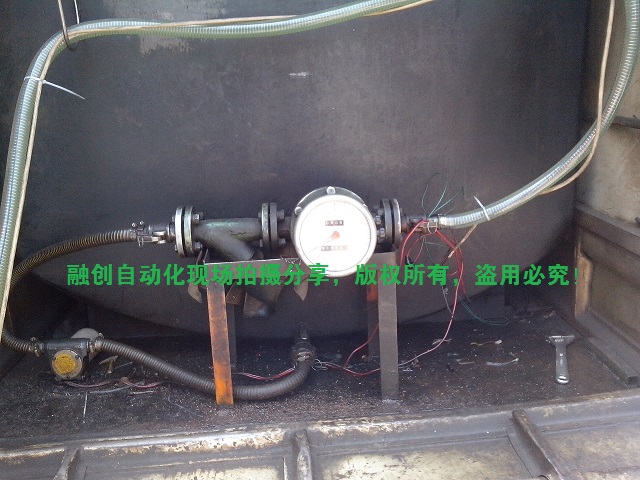

與福建泉州一大型儲油站合作移動加油車用油流量計 與福建親親合作棕櫚油流量計

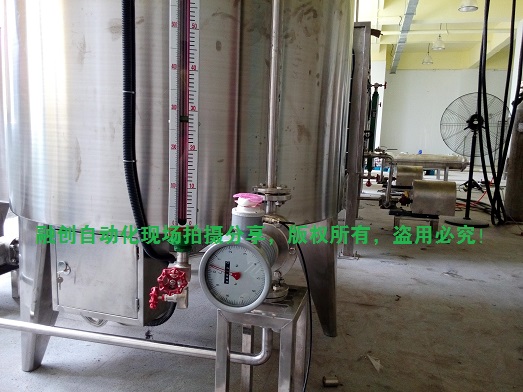

與果凍生產廠家合作果脯糖漿流量計 與膨化餅干生產廠家合作食用油流量計

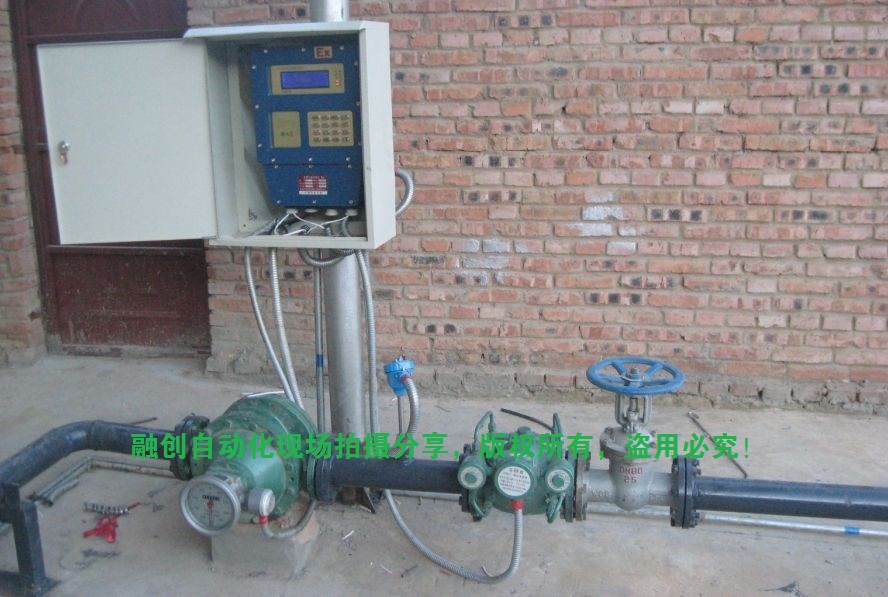

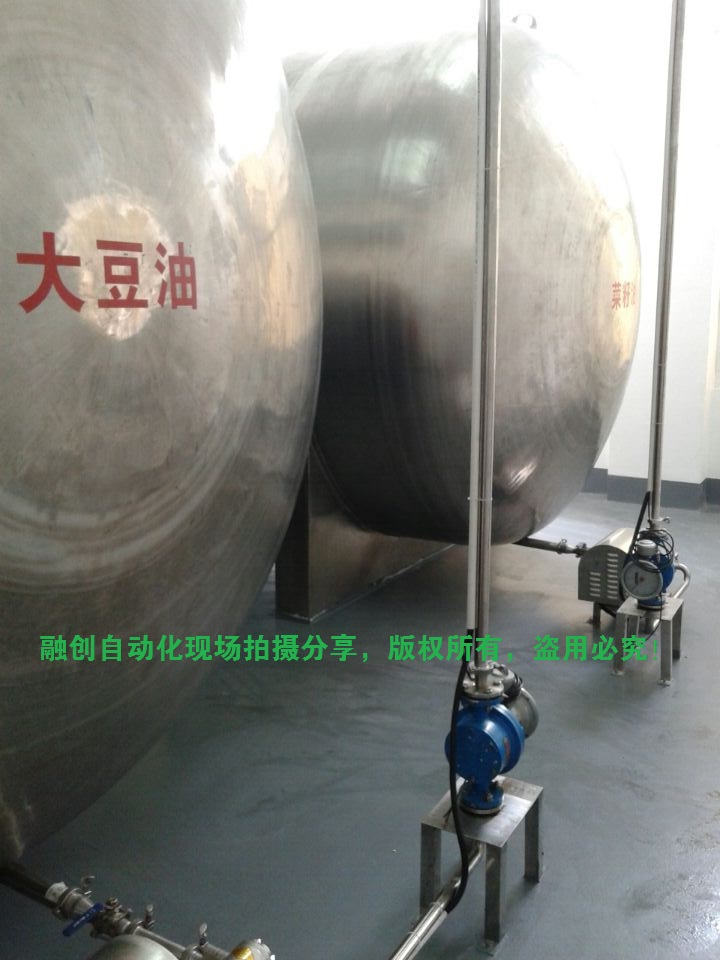

與醬料生產廠家合作大豆油和菜籽油流量計 與加油站合作加油系統
